  プリント基板設計


作業工程

各工程でのチェックを実施し、高品質をお約束します。




マルチCADシステム

近年、パターン設計の短納期化が求められるなか、複数の技術者がマルチウィンドウ機能で同時設計を行うことにより、超短納期化を実現しました。それがマルチCADシステムです。
マルチCADシステムとは、1つのアートワーク物件を複数のCADよりアクセスし、同行進行で配
線可能なシステムです。

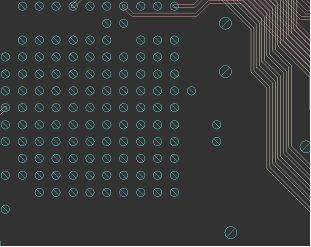

設計者(A)〜(C)の編集内容がリアルタイムで反映されますので迅速な作業が行えます。
(作業終了後にそれぞれのデータを合成する必要はありません。)

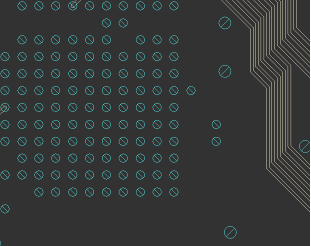

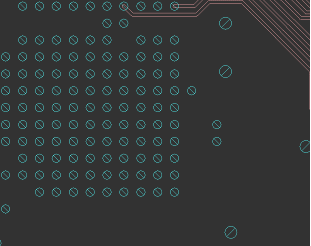

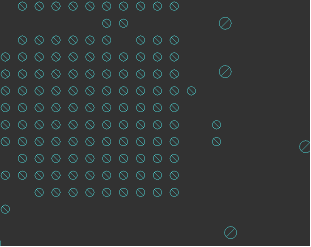

 設計者(A)   設計者(B)   設計者(C)

アートワーク実績

片面基板から多層基板、フレキシブル基板などにも対応、また、各IVHやビルドアップといった手法を用いた狭ピッチBGA、高密度配線にも対応致しております。

アナログ回路や高周波回路、高速インターフェイス回路、高速デバイス回路などのシミュレーション解析も行います。

移動体通信、液晶基板などのEMI対策を要する超ファインパターン設計の実績も豊富です。

 その他、ご要望がございましたら、こちらから別途ご相談下さい。

ユーザー様での準備物

1.回路図    (CAD入力、手書きは問いません)

2.部品リスト  (メーカー型式を指示願います)

3.基板外形図

4.設計仕様書  (ユーザー様にて特に仕様のある場合)
 設計仕様がない場合は弊社設計基準にて設計させて頂きます。

5.正ネットリスト(1.でCAD入力されている場合)

 その他、ご不明がございましたら、こちらから別途ご相談下さい。

アート電子よりの提出可能物

1.検図用パターン図(プロット図、DXFデータ、PDFデータ、HPGLデータなど)

2.逆ネットリスト(1.の接続情報)

3.回路図データ(アート電子で入力、及び支給データを編集したもの)

4.各種ガーバーデータ(基板用、メタルマスク用)

5.実装用マウントデータ(部品位置データ)

 その他、ご不明、ご要望がございましたら、こちらから別途ご相談下さい。
